지하철 노선도 미션 요구사항

📌 깃헙 저장소를 활용하여 미션을 진행할 수 있어요.

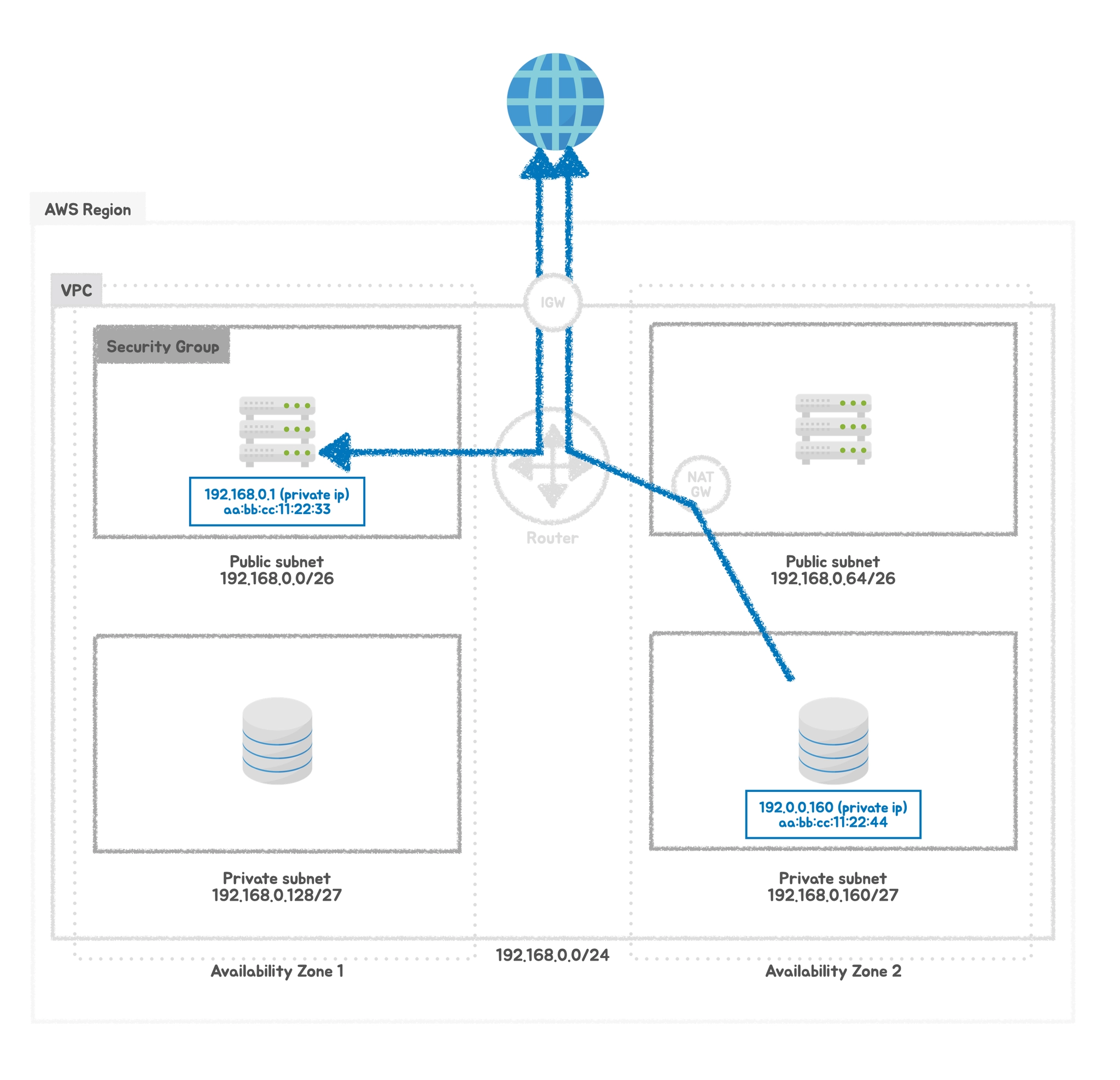

1. 망 구성하기

• VPC 생성

  • CIDR은 C class(x.x.x.x/24)로 생성 (현업에선 가급적 B class로 생성해주세요 🙏🏻)

• Subnet 생성

  • 외부망으로 사용할 Subnet : 64개씩 2개 (AZ를 다르게 구성)

    • 외부망은 인터넷 구간과 통신 가능

  • 내부망으로 사용할 Subnet : 32개씩 1개

    • 내부망에서만 인터넷 접근 가능

  • 관리용으로 사용할 Subnet : 32개씩 1개
    (system manager를 사용한다면 별도의 관리망 없이 내부망 2개로 구성, 보안그룹도 상황에 맞게 구성)

• Security Group 설정

  • 외부망

    • 전체 대역 : 443 포트 오픈

    • 관리망 : 22번 포트 오픈

  • 내부망

    • 외부망 : 3306 포트 오픈

    • 관리망 : 22번 포트 오픈

  • 관리망

    • 자신의 로컬 PC 공인 IP : 22번 포트 오픈

---

2. 서버 구성하기

• 외부망에 reverse proxy, WAS 용도의 EC2 생성

• 내부망에 DB 용도의 EC2 생성

• 관리망에 베스쳔 서버용도의 EC2 생성 혹은 system manager 활용

  • (EC2를 생성했다면) 베스쳔 서버에 Session Timeout 600s 설정

  • (EC2를 생성했다면) 베스쳔 서버에 Command 감사로그 설정

• 외부망에 웹 애플리케이션을 배포

• DNS 구성

---

3. 3tier 구성하기

• 운영 환경 구성하기

  • 웹 애플리케이션 앞단에 Reverse Proxy 구성하기

  • Reverse Proxy에 TLS 설정하기

  • 운영 데이터베이스 구성하기

  • 배포 스크립트 작성하기

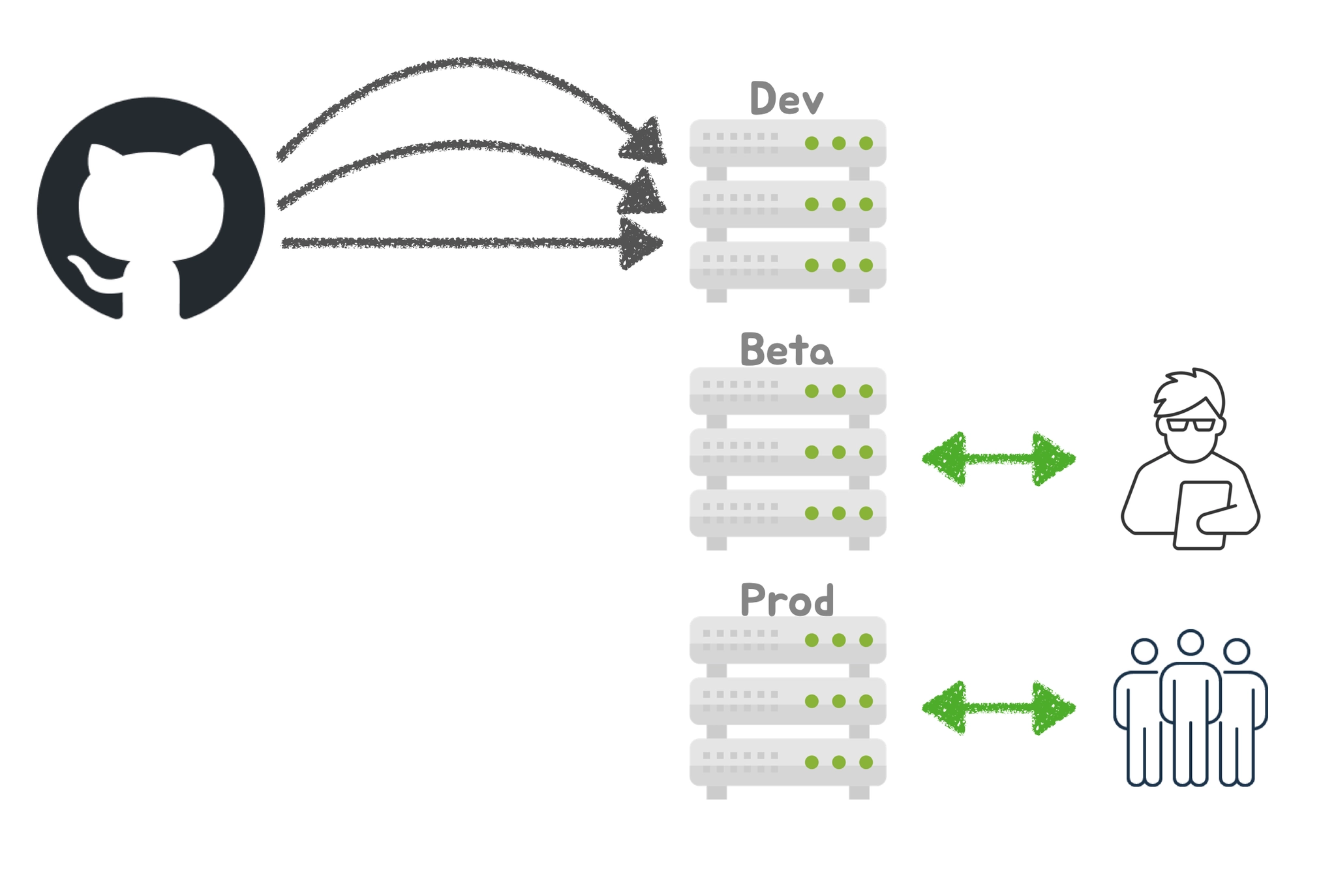

• 개발 프로세스를 위해 배포 환경 구성하기

  • JUnit : h2, Local : docker(mysql), Prod : 운영 DB를 사용하도록 설정

---

4. 화면 응답 개선하기

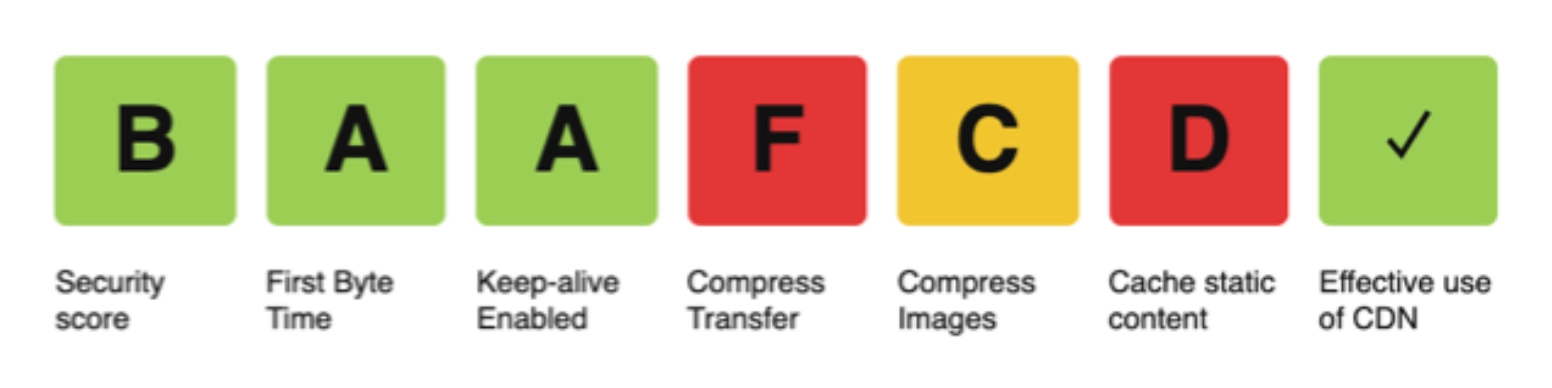

• 웹 성능 테스트

• Reverse Proxy 개선하기

  • gzip 압축 설정

  • cache 설정

  • TLS 설정

  • HTTP/2 설정

• Tomcat 개선하기

  • gzip 압축 설정

  • cache 설정

---
